4 بهترین نرم افزار طراحی سه بعدی صنعتی در کامپیوتر+ دانلود

اهمیت انتخاب ابزار مناسب در طراحی صنعتی زمانی مشخص می‌شود که بدانیم یک خطای کوچک در محاسبات ابعادی می‌تواند منجر به خسارات مالی سنگین در مرحله تولید انبوه شود. نرم‌افزارهای طراحی به کمک کامپیوتر که به اختصار کد (CAD) نامیده می‌شوند، نه تنها سرعت فرآیند ایده‌پردازی تا تولید را افزایش می‌دهند، بلکه امکان شبیه‌سازی دقیق شرایط واقعی را نیز فراهم می‌آورند.

تسلط بر این ابزارها برای هر کسی که قصد ورود به دنیای حرفه‌ای مهندسی مکانیک، طراحی محصول یا تولیدات صنعتی را دارد، یک ضرورت انکارناپذیر محسوب می‌شود. آمارها نشان می‌دهند که بیش از هشتاد درصد پروژه‌های صنعتی موفق در سطح جهان، ریشه در مدل‌سازی‌های دقیق نرم‌افزاری دارند. در ادامه با تحلیل ویژگی‌ها و طرز استفاده از این برنامه‌ها، شما را در انتخاب بهترین مسیر یاری خواهیم کرد تا بتوانید ایده‌های ذهنی خود را به واقعیت‌های فیزیکی تبدیل کنید.

نرم افزار اول: نرم افزار سالیدورک (SolidWorks) و جایگاه آن در مهندسی

برای دانلود اینجا را کلیک کنید

نرم افزار سالیدورک (SolidWorks) که تلفظ صحیح آن سالیدوُرک است، بدون شک یکی از محبوب‌ترین و پرکاربردترین ابزارهای مدل‌سازی سه بعدی در میان مهندسان ایرانی و سراسر جهان است. این برنامه به دلیل محیط کاربری بسیار روان و منطق طراحی پارامتریک، توانسته است جایگاه ویژه‌ای در صنایع مختلف از جمله خودروسازی، قطعه‌سازی و طراحی لوازم خانگی پیدا کند. سهولت در یادگیری و وجود منابع آموزشی گسترده، این نرم‌افزار را به اولین انتخاب برای دانشجویان تبدیل کرده است.

سالیدورک به طراحان این امکان را می‌دهد که پیش از ساخت فیزیکی، تمام جوانب فنی قطعه را بسنجند. این نرم‌افزار با ارائه ابزارهای دقیق محاسباتی، از اتلاف وقت و هزینه در مراحل بعدی تولید جلوگیری می‌کند. بسیاری از کارگاه‌های تولیدی کوچک و متوسط در ایران، به دلیل سازگاری بالای این برنامه با دستگاه‌های تراش و فرز کامپیوتری، از آن به عنوان ابزار اصلی خود در بخش مهندسی استفاده می‌کنند.

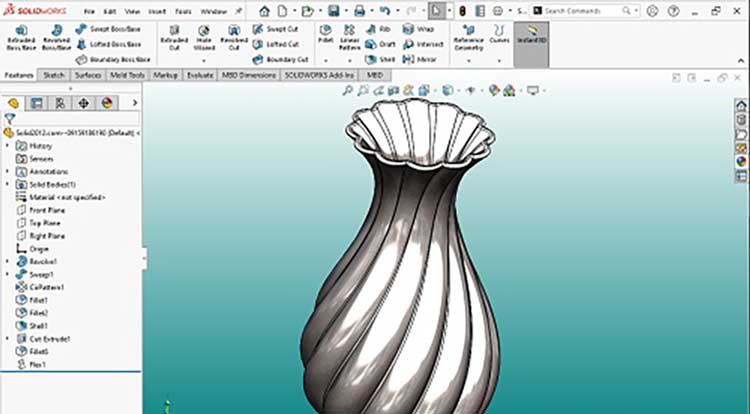

ویژگی‌های کلیدی و کاربردی سالیدورک

از مهم‌ترین ویژگی‌های این نرم‌افزار می‌توان به قابلیت مونتاژ یا اسمبلی (Assembly) قطعات اشاره کرد که اجازه می‌دهد نحوه عملکرد و تداخل قطعات در یک مجموعه بزرگ بررسی شود. همچنین محیط ورق‌کاری (Sheet Metal) و طراحی سازه‌های جوشی (Weldments) از ابزارهای بسیار قدرتمند این برنامه برای صنایع فلزی محسوب می‌شوند. قابلیت تهیه نقشه‌های اجرایی دو بعدی با دقت بسیار بالا، فرآیند ساخت در کارگاه را به شدت تسهیل می‌کند.

علاوه بر این، محیط طراحی سطوح در سالیدورک به کاربران اجازه می‌دهد تا قطعاتی با فرم‌های آیرودینامیک و زیبا را مدل‌سازی کنند. ابزارهای آنالیز داخلی این برنامه نیز می‌توانند جریان سیالات یا بارهای حرارتی را بر روی قطعات شبیه‌سازی کنند. این ویژگی‌ها باعث می‌شود که سالیدورک تنها یک ابزار نقشه کشی نباشد، بلکه یک آزمایشگاه کامل مهندسی در داخل رایانه شخصی شما محسوب شود.

مطلب پرطرفدار سایت:  افزایش بهره‌وری تیمی و مدیریت پروژه با نرم‌افزارهای کاربردی

یکی دیگر از مزایای این برنامه، قابلیت مهندسی معکوس است که در صنایع ایران بسیار پرطرفدار می‌باشد. با استفاده از ابر نقاط حاصل از اسکنرهای سه بعدی، می‌توان قطعات موجود را با دقت بسیار بالایی در محیط سالیدورک بازسازی کرد. این قابلیت به ویژه در صنایعی که دسترسی به نقشه‌های اصلی قطعات خارجی ندارند، بسیار راهگشا و استراتژیک عمل می‌کند.

طرز استفاده و مراحل طراحی در سالیدورک

برای شروع کار در این برنامه، ابتدا باید یک محیط جدید با عنوان پارت (Part) ایجاد کنید. در این مرحله، با انتخاب یکی از صفحات اصلی، یک طرح دو بعدی اولیه که اصطلاحاً اسکچ (Sketch) نامیده می‌شود، ترسیم می‌گردد. استفاده از قیدهای هندسی مانند هم‌راستایی یا عمود بودن در این بخش بسیار حیاتی است تا طرح از پایداری کامل برخوردار باشد و با تغییر یک بعد، کل هندسه به هم نریزد.

پس از تکمیل طرح دو بعدی، با استفاده از دستوراتی نظیر اکسترود (Extrude) یا ریوالو (Revolve)، به طرح خود حجم می‌دهید و آن را به یک مدل سه بعدی تبدیل می‌کنید. در مراحل بعدی می‌توانید با استفاده از ابزارهای ویرایشی مانند فیلت (Fillet) برای گرد کردن لبه‌ها یا شل (Shell) برای خالی کردن داخل قطعه، جزئیات بیشتری را اضافه نمایید. هر مرحله از طراحی در درختی در کنار صفحه ذخیره می‌شود که امکان ویرایش در هر لحظه را فراهم می‌کند.

در نهایت، قطعات تولید شده در محیط مونتاژ در کنار هم قرار می‌گیرند تا عملکرد نهایی محصول شبیه‌سازی شود. در این محیط می‌توانید فواصل، تداخل‌ها و حتی نحوه حرکت چرخ‌دنده‌ها و بازوهای مکانیکی را بررسی کنید. پس از اطمینان از صحت طراحی، با رفتن به محیط دراوینگ (Drawing)، نقشه‌های استاندارد مهندسی با تمام جزئیات و تلرانس‌های لازم برای بخش تولید صادر می‌گردد.

ویدیو آموزشی:

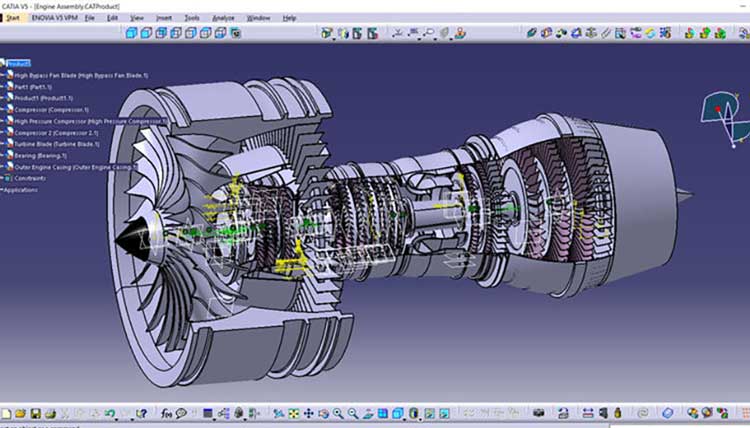

نرم افزار دوم: نرم افزار کتیا (CATIA)؛ غول طراحی در صنایع استراتژیک

برای دانلود اینجا را کلیک کنید

نرم افزار کتیا (CATIA) که تلفظ آن کَتیا است، به عنوان یکی از قدرتمندترین و جامع‌ترین سیستم‌های طراحی، ساخت و تحلیل مهندسی در جهان شناخته می‌شود. این برنامه که محصول شرکت فرانسوی داسو سیستمز است، فراتر از یک نرم‌افزار طراحی ساده بوده و به عنوان یک زیرساخت مدیریت چرخه عمر محصول عمل می‌کند. در ایران، صنایع بزرگی همچون خودروسازی‌های سایپا و ایران‌خودرو و همچنین صنایع هوافضا، کتیا را به عنوان استاندارد اصلی خود برگزیده‌اند.

کتیا در واقع مجموعه‌ای از راه‌حل‌های یکپارچه است که تمام مراحل یک پروژه صنعتی از ایده تا بازیافت را پوشش می‌دهد. این برنامه به دلیل ساختار ماژولار خود، به شرکت‌های بزرگ اجازه می‌دهد تا بر اساس نیاز خود، محیط‌های کاری مختلف را فعال کنند. در صنایع دفاعی و استراتژیک ایران، کتیا به دلیل امنیت بالای داده‌ها و قدرت تحلیل‌های پیچیده، همواره گزینه اول متخصصان بوده است.

محیط‌های تخصصی و قابلیت‌های منحصر به فرد کتیا

کتیا دارای بیش از صد محیط کاری مختلف است که هر کدام برای یک هدف خاص طراحی شده‌اند. محیط طراحی سطوح پیشرفته (Generative Shape Design) یکی از محبوب‌ترین بخش‌های این برنامه است که امکان مدل‌سازی فرم‌های پیچیده بدنه خودرو و هواپیما را فراهم می‌کند. این محیط به طراح اجازه می‌دهد منحنی‌هایی با درجه پیوستگی بالا ایجاد کند که در صنعت به سطوح کلاس آ شهرت دارند.

همچنین محیط‌های تحلیل المان محدود و ماشین‌کاری، این امکان را می‌دهند که قطعه پیش از ساخت، تحت آزمایش‌های فشار و دما قرار گرفته و مسیر حرکت ابزار برش نیز تعیین شود. قابلیت شبیه‌سازی فرآیند ساخت در محیط‌های سی‌ان‌سی (CNC) باعث می‌شود که اپراتور دستگاه پیش از شروع کار، از عدم برخورد ابزار با بدنه دستگاه اطمینان حاصل کند. این سطح از یکپارچگی، کتیا را به یک استاندارد جهانی در تولیدات پیشرفته تبدیل کرده است.

علاوه بر محیط‌های مکانیکی، کتیا در بخش‌های تاسیسات و لوله‌کشی صنعتی نیز ابزارهای بسیار قدرتمندی دارد. طراحی سیستم‌های پیچیده سیم‌کشی خودرو یا لوله‌کشی‌های عظیم پالایشگاهی در محیط‌های تخصصی این برنامه با دقت میلی‌متری انجام می‌شود. این قابلیت‌ها باعث شده تا کتیا در پروژه‌های نفت و گاز ایران نیز به عنوان یک ابزار کمکی در کنار سایر نرم‌افزارهای تخصصی مورد استفاده قرار گیرد.

طرز استفاده و شیوه مدل‌سازی در کتیا

کار با کتیا معمولاً با انتخاب محیط طراحی قطعه (Part Design) آغاز می‌شود. در این محیط، کاربر با استفاده از ابزارهای ترسیم در بخش اسکچر، پروفیل‌های اولیه را ایجاد کرده و سپس با دستورات حجمی، پایه و اساس قطعه را بنا می‌نهد. تفاوت اصلی در اینجا، قدرت بالای نرم‌افزار در حفظ روابط منطقی بین قطعات در پروژه‌های بسیار بزرگ است که از بروز خطاهای احتمالی در زمان تغییرات ابعادی جلوگیری می‌کند.

برای طراحی سطوح پیچیده که با ابزارهای معمولی حجمی قابل اجرا نیستند، طراح به محیط طراحی سطوح منتقل می‌شود. در این بخش، با استفاده از نقاط و منحنی‌های سه بعدی، سطوحی با کیفیت بالا ایجاد شده و در نهایت به یک حجم توپر تبدیل می‌گردند. یکی از نکات مهم در استفاده از کتیا، رعایت سلسله مراتب درختی طراحی است تا در صورت نیاز به تغییر، کل مدل به صورت خودکار به‌روزرسانی شود.

یادگیری این نرم‌افزار به دلیل گستردگی محیط‌ها و پیچیدگی دستورات زمان‌بر است، اما تسلط بر آن، جایگاه شغلی فرد را در سطوح بالای مدیریتی و مهندسی در صنایع مادر تضمین می‌کند. طراحان حرفه‌ای کتیا معمولاً در تیم‌های بزرگ کار می‌کنند و با استفاده از سیستم‌های مدیریت داده، به صورت همزمان بر روی بخش‌های مختلف یک پروژه واحد فعالیت می‌نمایند که این امر سرعت توسعه محصول را به شدت افزایش می‌دهد.

ویدیو آموزشی:

نرم افزار سوم: نرم افزار اتودسک اینونتور (Autodesk Inventor) و قدرت مدل‌سازی هوشمند

برای دانلود اینجا را کلیک کنید

نرم افزار اتودسک اینونتور (Autodesk Inventor) که تلفظ آن اتودِسک اینوِنتور است، یکی دیگر از پیشگامان دنیای طراحی سه بعدی صنعتی است که توسط شرکت مشهور اتودسک عرضه شده است. این برنامه به دلیل هماهنگی کامل با نرم‌افزار اتوکد، مورد استقبال وسیع شرکت‌هایی قرار گرفته است که قصد دارند نقشه‌های دو بعدی قدیمی خود را به مدل‌های سه بعدی هوشمند تبدیل کنند. اینونتور در زمینه طراحی ماشین‌آلات صنعتی، رقیب جدی سالیدورک محسوب می‌شود.

اینونتور به دلیل داشتن محیطی کاربرپسند و در عین حال حرفه‌ای، توانسته است توازن خوبی میان قدرت و سادگی برقرار کند. ابزارهای خودکار برای طراحی قطعاتی مانند فنرها، شفت‌ها و بادامک‌ها در این برنامه تعبیه شده است که کاربر را از محاسبات دستی بی‌نیاز می‌کند. این ویژگی برای مهندسانی که در زمان محدود باید پروژه‌های پیچیده را به اتمام برسانند، بسیار ارزشمند و کاربردی است.

مزایای رقابتی و ابزارهای تحلیلی اینونتور

این برنامه در زمینه طراحی سیستم‌های انتقال قدرت و اسکلت‌های فلزی بسیار توانمند است. ابزار طراحی فریم به طراح اجازه می‌دهد تا با چند کلیک ساده، سازه‌های فلزی پیچیده را بر اساس استانداردهای جهانی مدل‌سازی کند. همچنین قابلیت شبیه‌سازی حرکتی و آنالیز تنش داخلی، این امکان را فراهم می‌آورد تا نقاط ضعف سازه پیش از مرحله تولید شناسایی و برطرف گردند که این امر منجر به کاهش هزینه‌های نمونه‌سازی می‌شود.

علاوه بر این، اینونتور دارای محیطی تخصصی برای طراحی قالب‌های تزریق پلاستیک است که تمام مراحل از طراحی حفره و ماهیچه تا سیستم‌های خنک‌کننده را پوشش می‌دهد. این قابلیت برای صنایع پلاستیک‌سازی ایران که بخش بزرگی از تولیدات مصرفی را بر عهده دارند، بسیار مفید است. دقت بالای نرم‌افزار در تخمین وزن و مرکز ثقل قطعات نیز به مهندسان در محاسبات پایداری کمک شایانی می‌کند.

یک ویژگی جالب دیگر در اینونتور، قابلیت طراحی مستقیم است که به کاربر اجازه می‌دهد بدون درگیر شدن با تاریخچه طراحی، فرم قطعات را به صورت آزادانه تغییر دهد. این قابلیت به ویژه در مراحل اولیه ایده‌پردازی که فرم قطعه مدام در حال تغییر است، بسیار کارآمد است. همچنین هماهنگی این برنامه با نرم‌افزارهای چاپ سه بعدی، فرآیند تولید نمونه‌های اولیه را بسیار سریع و بدون خطا کرده است.

این رو هم حتما چک کن: چگونه برای یک شغل فناوری آماده شویم؟ اصول، مهارت‌ها و مسیر پیشرفت

طرز استفاده و فرآیند کاری در اینونتور

در ابتدای کار با اینونتور، شما با ایجاد یک فایل قطعه کار خود را شروع می‌کنید. مشابه سایر برنامه‌های کد، ترسیم یک اسکچ دو بعدی و مقید کردن آن با ابعاد و روابط هندسی، گام نخست است. استفاده از ابزارهای هوشمند برای ایجاد سوراخ‌ها، رزوه پیچ‌ها و شیارها در این برنامه بسیار ساده و کاربردی طراحی شده است تا کاربر کمترین زمان را صرف کارهای تکراری نماید.

پس از طراحی قطعات، آن‌ها را در محیط اسمبلی فراخوانی کرده و با استفاده از قیدهای مفصلی و حرکتی، مجموعه را مونتاژ می‌کنید. یکی از بخش‌های جذاب این برنامه، محیط ارائه است که در آن می‌توانید انیمیشن‌های دمونتاژ قطعات را برای دفترچه‌های راهنما تهیه کنید. این انیمیشن‌ها به تکنسین‌های خط تولید کمک می‌کنند تا با ترتیب صحیح سوار کردن قطعات آشنا شوند و از بروز اشتباهات احتمالی جلوگیری گردد.

در نهایت، تمام داده‌ها به محیط نقشه منتقل می‌شوند تا خروجی‌های لازم برای خط تولید تهیه گردد. اینونتور به صورت خودکار نماهای مختلف، برش‌ها و جداول لیست قطعات را ایجاد می‌کند که این امر دقت مستندات مهندسی را به صد در صد می‌رساند. قابلیت به‌روزرسانی خودکار نقشه‌ها با تغییر مدل سه بعدی، یکی از بزرگترین مزایای این سیستم است که از ناهماهنگی میان واحد طراحی و تولید جلوگیری می‌کند.

ویدیو آموزشی:

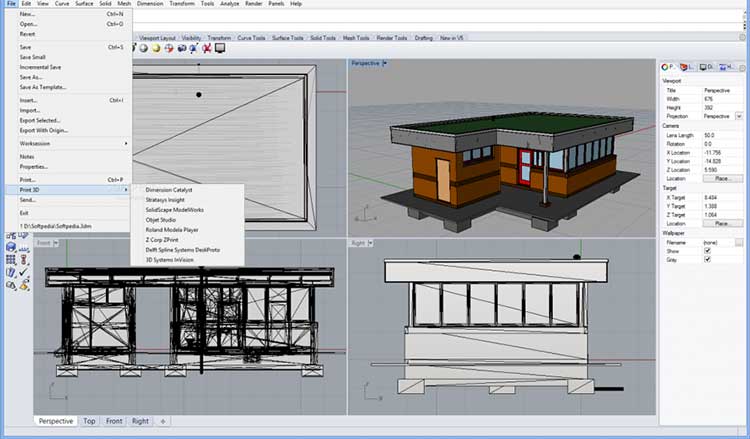

نرم افزار چهارم: نرم افزار راینو (Rhinoceros 3D) و جادوی طراحی فرم‌های آزاد

برای دانلود اینجا را کلیک کنید

نرم افزار راینو (Rhinoceros 3D) که تلفظ آن راینو است، رویکردی متفاوت نسبت به نرم‌افزارهای مهندسی کلاسیک دارد. این برنامه بر پایه مدل ریاضی نربز عمل می‌کند که به معنای دقت مطلق در ترسیم منحنی‌ها و سطوح است. راینو به دلیل انعطاف‌پذیری فوق‌العاده در خلق فرم‌های آزاد، به ابزار شماره یک در صنایعی همچون طراحی جواهرات، طراحی بدنه کشتی، معماری مدرن و طراحی محصولات با فرم‌های ارگانیک تبدیل شده است.

دقت راینو در مدل‌سازی به حدی است که کوچکترین انحراف در منحنی‌ها قابل شناسایی و اصلاح است. این ویژگی در صنایع حساس مانند کشتی‌سازی که فرم بدنه تاثیر مستقیمی بر هیدرودینامیک دارد، حیاتی است. در ایران نیز بسیاری از کارگاه‌های پیشرفته طراحی بدنه و نمای ساختمان‌های مدرن، راینو را به عنوان ابزار اصلی خود در بخش مدل‌سازی هندسی پیچیده انتخاب کرده‌اند.

قابلیت‌های مدل‌سازی و افزونه‌های قدرتمند راینو

نقطه قوت اصلی راینو، وجود افزونه‌های بسیار قدرتمندی است که قابلیت‌های آن را به بی‌نهایت نزدیک می‌کند. به عنوان مثال، افزونه گرس‌هاپر امکان طراحی الگوریتمیک را بدون نیاز به برنامه‌نویسی فراهم می‌آورد که انقلابی در دنیای طراحی فرم‌های پیچیده ایجاد کرده است. با استفاده از این افزونه، طراح می‌تواند الگوهای تکرار شونده و پیچیده‌ای را خلق کند که با روش‌های دستی روزها زمان می‌برد.

همچنین در صنعت طلا و جواهر ایران، افزونه ماتریکس که بر پایه راینو استوار است، به عنوان ابزار استاندارد شناخته می‌شود. این افزونه تمام ابزارهای لازم برای چیدمان سنگ‌های قیمتی، طراحی رکاب انگشتر و تخمین وزن فلزات گران‌بها را در اختیار طراح قرار می‌دهد. دقت بالای خروجی‌های راینو برای دستگاه‌های ریخته‌گری دقیق و پرینترهای سه بعدی رزینی، آن را در این صنعت بی‌رقیب ساخته است.

راینو همچنین در زمینه رندرینگ و ارائه بصری محصولات نیز بسیار تواناست. با نصب موتورهای رندر پیشرفته، می‌توان تصاویری کاملاً واقعی از محصول طراحی شده تهیه کرد که برای بازاریابی و ارائه به مشتری پیش از ساخت فیزیکی بسیار موثر است. این قابلیت به طراحان اجازه می‌دهد تا متریال‌ها، نورپردازی و بازتاب‌ها را به دقت بررسی کرده و اصلاحات لازم را در فرم محصول اعمال کنند.

طرز استفاده و تکنیک‌های طراحی در راینو

در راینو، طراحی معمولاً با ترسیم منحنی‌های دقیق در فضاهای مختلف آغاز می‌شود. برخلاف نرم‌افزارهای مهندسی که بر حجم تمرکز دارند، در اینجا تمرکز بر روی لبه‌ها و سطوح است. کاربر با استفاده از دستوراتی مانند لافت یا سویپ، سطوح را بین منحنی‌ها ایجاد می‌کند. این روش اجازه می‌دهد تا کنترل کاملی بر روی انحنا و کیفیت بصری سطوح وجود داشته باشد که برای محصولات تزئینی و لوکس بسیار حیاتی است.

پس از ایجاد سطوح، می‌توان آن‌ها را با دستوراتی نظیر جوین به هم متصل کرد و در صورت نیاز، آن‌ها را به حجم‌های توپر تبدیل نمود. یکی از ویژگی‌های کاربردی راینو، توانایی بالای آن در تبادل فایل با سایر نرم‌افزارها است؛ به طوری که می‌توانید مدل اولیه را در راینو با فرم‌های آزاد طراحی کرده و سپس برای تکمیل بخش‌های مکانیکی به سالیدورک منتقل کنید. این تعامل میان‌نرم‌افزاری، راینو را به یک حلقه اتصال مهم در زنجیره طراحی تبدیل کرده است.

فرآیند مدل‌سازی در راینو به گونه‌ای است که طراح می‌تواند در هر لحظه، کنترل نقاط روی سطح را به دست گرفته و با جابه‌جا کردن آن‌ها، فرم را به صورت دلخواه تغییر دهد. این ویژگی که به ویرایش نقاط کنترلی معروف است، اجازه خلق سطوحی با پیچیدگی‌های بسیار بالا را می‌دهد که در سایر نرم‌افزارها عملاً غیرممکن است. به همین دلیل، راینو ابزار مورد علاقه طراحان صنعتی است که به دنبال خلق محصولات خاص و متمایز هستند.

ویدیو آموزشی:

مقایسه و انتخاب نهایی میان برترین‌ها

انتخاب میان این چهار نرم‌افزار قدرتمند، بیش از هر چیز به حوزه فعالیت و هدف نهایی شما بستگی دارد. اگر به دنبال ورود به دنیای مهندسی مکانیک عمومی و قطعه‌سازی هستید، سالیدورک به دلیل سادگی و بازار کار گسترده، بهترین گزینه برای شروع است. این برنامه توازن خوبی میان قدرت مهندسی و راحتی کاربر برقرار کرده است و منابع آموزشی آن در هر کتاب‌فروشی و سایت آموزشی در دسترس است.

اما اگر هدف شما استخدام در صنایع استراتژیک مانند خودروسازی یا هوافضا در سطوح کلان است، یادگیری کتیا علیرغم دشواری‌هایش، یک سرمایه‌گذاری هوشمندانه خواهد بود. کتیا شما را به دنیای پروژه‌های عظیم و مدیریت داده‌های پیچیده می‌برد که در آن دقت و پایداری سیستم حرف اول را می‌زند. متخصصان کتیا معمولاً از امنیت شغلی و حقوق بالاتری در صنایع مادر برخوردار هستند.

از سوی دیگر، برای کسانی که در زمینه طراحی ماشین‌آلات صنعتی فعالیت می‌کنند و با محیط اتوکد آشنایی دارند، اینونتور تجربه‌ای بسیار کارآمد را فراهم می‌آورد. این برنامه با ابزارهای خودکار خود، سرعت طراحی را به شدت افزایش می‌دهد. اما اگر روحیه هنری دارید و قصد دارید در زمینه‌هایی مثل طراحی جواهرات یا فرم‌های ارگانیک فعالیت کنید، راینو با ابزارهای منعطف خود، تنها همراه مطمئن شما خواهد بود.

کلام آخر

طراحی سه بعدی صنعتی، پلی است میان تخیل انسانی و واقعیت فیزیکی که عبور از آن بدون ابزارهای قدرتمند دیجیتال امکان‌پذیر نیست. انتخاب یکی از چهار نرم‌افزار معرفی شده، تنها آغاز یک مسیر پرچالش و جذاب در دنیای تکنولوژی است. هر یک از این برنامه‌ها با فلسفه خاص خود طراحی شده‌اند تا بخشی از نیازهای بی‌پایان صنعت را پوشش دهند و تخصص در هر کدام، دریچه‌ای رو به فرصت‌های شغلی و خلاقیت‌های بی‌پایان می‌گشاید.
